- Aperçu
Introduction
• Structure intégrée sans pièces mobiles, fonctionnement simple et fiabilité élevée.
• Permet d’obtenir le même effet qu’un ouvreur de trou classique pendant l’opération de forage, réduisant ainsi le temps non productif (NPT) et les coûts de forage.

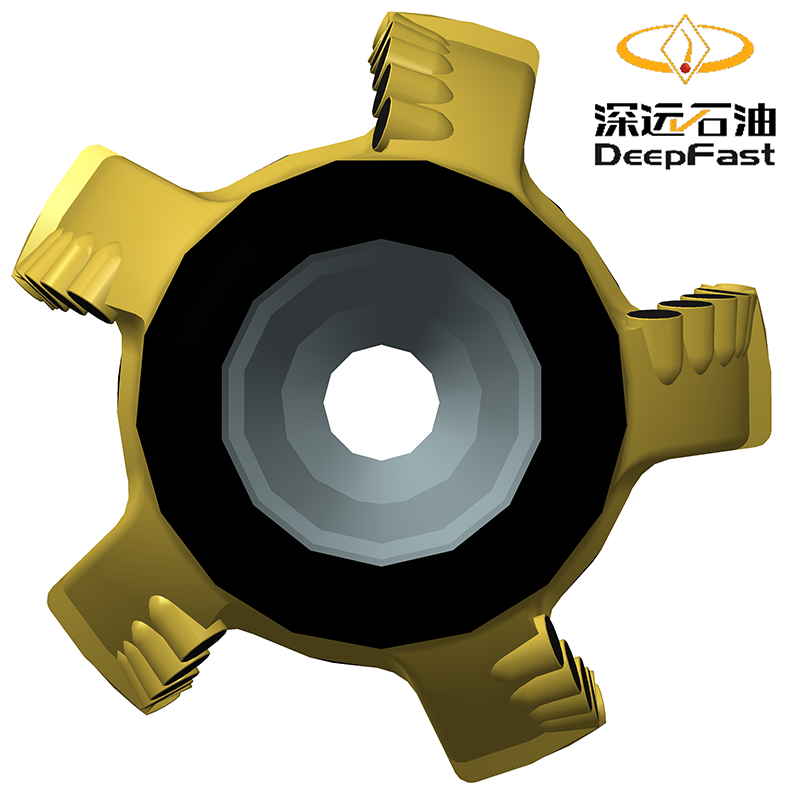

• Conception spéciale des 5 lames afin d’augmenter la surface d’action tout en augmentant la densité des outils de coupe.
• Optimisation de l’équilibre des forces à l’aide d’un logiciel de conception professionnel, minimisant les dommages causés par des forces déséquilibrées pour un forage fluide.
• Optimiser la structure hydraulique, la hauteur des lames et la distance d’injection afin d’améliorer l’effet de refroidissement de l’outil et l’efficacité du retour des déblais, évitant ainsi l’accumulation de déblais et les coupes répétées, ce qui augmente le taux de pénétration (ROP)
6-1/8" DFSR1605U
DIMENSIONS : 155,6 mm
IADC : S223
Spécifications
Article |
Paramètre |
Nombre de lames |
5 |
Nombre total d’outils de coupe |
32 |
Taille des outils de coupe principaux |
5/8" (16 mm) |
Outils de coupe frontaux |
27 |
Coupeur de jauge |
5 |
Coupeur de secours |
/ |
Longueur de jauge |
1,5 mm (38,1 mm) |
Nombre de buses (type) |
5MSP |
Surface de l’emplacement des déchets |
10,2 po² (65,6 cm²) |
Longueur d’assemblage |
29,7 po (754 mm) |
Connexion API |
boîte régulière de 3 1/2 po (haut) et 2 7/8 po (bas) |
Paramètres recommandés
Article |
Paramètre |
Taux de débit |
10 à 25 L/s |
Vitesse de rotation |
60 à 350 tr/min |
Charge sur l’outil |
30 à 80 kN |
Charge mixte sur l’outil |
100 KN |
Résistance maximale à la traction |
830 kN |
Résistance maximale au couple |
25000 N·m |
8-1/2" DFSR1605U
DIMENSIONS : 215,9 mm
IADC : S223
Spécifications
Article |
Paramètre |
Nombre de lames |
5 |
Nombre total d’outils de coupe |
37 |
Taille des outils de coupe principaux |
5/8" (16 mm) |
Outils de coupe frontaux |
32 |
Coupeur de jauge |
5 |
Coupeur de secours |
/ |
Longueur de jauge |
1,5 mm (38,1 mm) |
Nombre de buses (type) |
5MSP |
Surface de l’emplacement des déchets |
18,8 po² (121,6 cm²) |
Longueur d’assemblage |
32,3" (820,0 mm) |
Connexion API |
pIN RÉGULIER DE 4-1/2" (haut) / BOÎTE RÉGULIÈRE DE 4-1/2" (bas) |
Paramètres recommandés
Article |
Paramètre |
Taux de débit |
25 à 38 L/s |
Vitesse de rotation |
60 à 350 tr/min |
Charge sur l’outil |
30 à 110 kN |
Charge mixte sur l’outil |
130 kN |
Résistance maximale à la traction |
2000kN |
Résistance maximale au couple |
40 000 N·m |
12-1/4" DFSR1605U
DIMENSIONS : 311,2 mm
IADC : S223
Spécifications
Article |
Paramètre |
Nombre de lames |
5 |
Nombre total d’outils de coupe |
45 |
Taille des outils de coupe principaux |
5/8" (16 mm) |
Outils de coupe frontaux |
40 |
Coupeur de jauge |
5 |
Coupeur de secours |
/ |
Longueur de jauge |
1,5 mm (38,1 mm) |
Nombre de buses (type) |
5SP |
Surface de l’emplacement des déchets |
46,8 po² (302,5 cm²) |
Longueur d’assemblage |
34,6 po (880,0 mm) |
Connexion API |
fILETAGE 6-5/8 REG À PIN (haut) / 6-5/8 REG À BOÎTE (bas) |
Paramètres recommandés
Article |
Paramètre |
Taux de débit |
30 à 60 L/s |
Vitesse de rotation |
60 à 350 tr/min |
Charge sur l’outil |
20 à 160 kN |
Résistance maximale à la traction |
3000 kN |
Résistance maximale au couple |
90 000 N·m |
